Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Характеристики

Марка «Интерскол» предлагает свыше 15 моделей дрелей. В их ассортименте представлены ударные и безударные инструменты, одно- или двухскоростные. Варьируются мощности, например, вы можете выбрать безударную дрель мощностью 300 Вт, а можете отдать свой голос за модель ДУ-22/1200ЭРП2, мощность которой достигает 1200 Вт.

Различаются дрели и по весу, например, масса одной равна 1 килограмму, а другая весит почти 4. На это влияют предусмотренные в инструменте функции.

Если анализировать ценовую политику бренда, то марка «Интерскол» предлагает за свою действительно качественную продукцию вполне адекватную цену. Рассмотрим, к примеру, самую простую безударную дрель Д-10/300ЭР. Её цена составляет 1 490 рублей. Конечно, с увеличением набора функций растёт и плата за аппарат.

Например, стоимость мощной двухскоростной ударной дрели ДУ-16/1050ЭР, подходящей для работы в качестве миксера, начинается от 4 520 рублей. Одним словом, за больший набор опций требуется и большее количество денежных средств. Однако при выборе любой модели неизменным остаётся высокое качество продукции.

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Обычный способ извлечения

Техника, как вытащить сверло из дрели в обычных условиях, выглядит очень просто. Кулачки механизма, удерживающие сверло, разводятся посредством вращения регулировочной гильзы вручную или при повороте ключа в направлении, противоположном движению часовой стрелки. После этой процедуры сверло должно легко извлечься. Если патрон оборудован фиксирующим механизмом, то освобождение сверла следует начать, нажав стопорную клавишу. Для того чтобы осуществить поворот регулирующего механизма, необходимо зафиксировать неподвижную составляющую патрона.

В случае, когда повернуть регулировочную гильзу не получается, необходимо попробовать увеличить усилие. Также можно создать начальный толчок, позволяющий сорвать подвижный элемент с места. Для начала стоит попытаться резко провернуть гильзу рукой. Если эта попытка не принесла результата, можно попробовать разогнать патрон до максимальной скорости в режиме реверса, и в этот момент попытаться зажать гильзу рукой. Это действенный способ, как вытащить сверло из дрели.

Далее, если предыдущие попытки остались безрезультатными, можно применить усилие с помощью деревянного или резинового молотка. Для начала, зафиксировав неподвижную часть патрона, необходимо нанести удар по гильзе, только не в торец, а по касательной траектории. Также можно нанести удар по рукоятке ключа, создав при этом моментальное точечное усилие. Чтобы достичь максимального эффекта при попытке разблокировать патрон, целесообразно в его внутреннюю полость ввести смазку, что создаст благоприятные условия. Именно так получится вытащить сверло из дрели своими руками. Но это не единственный способ.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

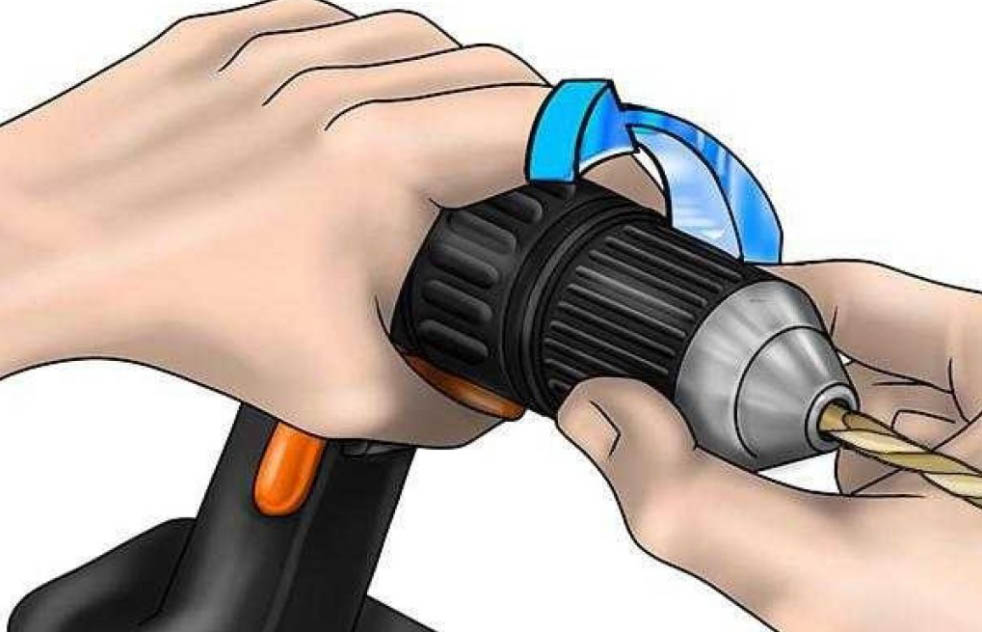

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Чем можно заменить крестовую отвертку

Для начала нужно внимательно рассмотреть шуруп. Если одно углубление длиннее второго, то процесс выкручивания значительно упрощается.

В противном случае, велика вероятность стачивания углублений из-за чего, можно навредить всему изделию. Заменить крестовую отвертку можно следующими вариантами.

1. Монетка любого номинала. Главное, чтобы ее ребро влезло в углубление шурупа. Монетку нужно просто вставить в шуруп и проворачивать против часовой стрелки.
2. Если шуруп закручен слабо, вставьте в его шлиц ноготь и прокручивайте, так же как и крутили бы отвертку.
3. Вставьте в шлиц плоский кончик ножа и выкручивайте шуруп. Здесь нужно быть осторожными, поскольку некачественный нож может погнуться, поломаться, а шуруп при этом останется на месте.
4. Компакт-диск будет отличным вариантом, чем можно заменить отвертку. Однако такой аналог подходит только для слабо закрученных шурупов. В противном случае диск сломается.
5. Если разъемы слишком узкие их можно расширить при помощи ножовки по металлу, а затем использовать любой удобный способ откручивания.
6. Если имеется плоская отвертка соответствующего размера, воспользуйтесь ею.
7. Расплавьте рукоять зубной щетки, а затем вставьте ее в шлиц шурупа. Когда пластик застынет, можно приступать к откручиванию. Но этот метод будет не эффективен, если шуруп закручен слишком туго.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

• Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
• Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

1. Отсутствует необходимость использовать дополнительные инструменты
2. Возможность закрепления насадки одной рукой
3. Высокая скорость замены насадок
4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

2 Установка и замена патрона

Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта  или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.

Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:

• резьбовым;
• через фиксирующий винт;
• через конус Морзе.

В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.

Процесс снятия патрона с дрели

Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.

При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.

Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.

Решить вопрос в большинстве случаев можно таким способом:

1. Отключить блок питания прибора.
2. Проверить, снята ли насадка.
3. Зажать в патроне конец короткий ключа на 10 мм.
4. Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
5. Свободно раскрутить патрон с помощью ключа.

Так выглядит разобранный патрон для шуруповерта

Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:

1. Отключить блок питания.
2. Разжать внутренние кулачки детали.
3. По часовой стрелке вывернуть внутренний винт с левой резьбой.
4. Зажать непосредственно в патроне шестигранник.
5. Вывернуть патрон при помощи данного ключа почасовой стрелке.

Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.

Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный

Схема устройства шуруповерта с быстрозажимным патроном

В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.

Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж. Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру

Учтите: если в ходе работы у вас сломалась насадка шлифовальная или бита, также необходимо передать инструмент мастеру.

2.2 Как подобрать новые комплектующие для техники?

Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:

Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы. Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик. При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45

Обратите внимание: чем крупнее деталь, тем больше у нее будет номер. Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13

Приведена она в дюймах

Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13. Приведена она в дюймах

В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.

Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

• 1,5−13 М 12×1,25;
• 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Способы снятия патрона

Чтобы раскрутить патрон, который закреплен с помощью фиксирующего винта первым делом по максимуму разжимают кулачки. Дальше необходимо скрутить винт по часовой стрелке. В кулачки поставить ключ и резко повернуть против часовой стрелки. После этого патрон можно открутить и вытащить.

Для того чтобы поменять патрон с фиксацией типа конуса Морзе понадобится молоток, которым придется выбивать из корпусного гнезда хвостовик. Если это не поможет, то шуруповерт надо разобрать, достать вал с редуктором и патроном. Далее выкрутить зажимной цилиндр, применяя трубный ключ. Нечасто, но бывает, что на гильзах имеются выточки по гаечные ключи. В этом случае сделать работу становится намного легче.

Если цилиндр патрона фиксируется к шпинделю с помощью резьбы, то для откручивания резьбового крепления надо подобрать шестигранный ключ в виде буквы Г (10 мм). Его короткую часть вставляют в цилиндр, ее надо надежно зажать кулачками. Шуруповерт включают на малые обороты и сразу выключают. Та часть шестигранника, которая свободна, должна стукнуться об опору. Это приведет к ослаблению резьбового крепления, зажимной цилиндр легко снимается со шпинделя.

Может случится так, что все эти способы положительного результата не дадут. Исправить положение поможет разбор электро инструмента. К разборке дрели и шуруповерта приводит пренебрежение профилактикой. Инструмент может заклинить по многим причинам, в том числе и из-за неграмотной эксплуатации. Необходимо не забывать почистить зажим. Шуруповерт в процессе работы должен отдыхать через 15 минут активной эксплуатации. Тогда не придется устранять неприятные последствия небрежной эксплуатации.

Снять патрон можно несколькими способами — все зависит от ситуации

Как разобрать патрон на дрели

Разборка устройства необходима для того, чтобы продлить срок службы изделия. В процессе разборки осуществляется очистка и смазывание деталей изделий. Разборку можно осуществить следующим образом:

1. Используем перфоратор со специальный переходником, на который надевается кулачковый патрон с резьбовым соединением.
2. Кулачки следует спрятать внутрь.
3. С торцевой части устройства прикладывается лист пенопласта или пенополистирола. После этого обратной стороной пенопласта следует упереться в стену.
4. Осуществляется запуск перфоратора в режиме удара. В течение 2-3 секунд будет разобран патрон.

На видео описан процесс разборки более детально. На видео также представлен процесс обратной его сборки. Существует множество других вариантов разборки, но наиболее простым и приемлемым является тот, который описан выше.

В завершении следует подчеркнуть, что если вы желаете продлить срок службы своих инструментов, то обязательно выделяйте время для проведения диагностических процедур.

Разборка конусного крепления

Крепеж, который изобрел инженер С. Морзе рабочие оценили, как надежный и несложный, если необходима смена детали

Процедура демонтажа происходит одним из способов, осторожно, чтобы не повредить электродрель:

1. Берут молоток, наносят им удары по патрону в нижней части его корпуса. Механические воздействия направлены на место установки насадки.
2. Отсоединение выполняют расклиниванием поверхностей. Патрон и корпус отделены небольшим зазором, туда вставляют ударно-режущую деталь и бьют по ней, меняя места. Этим предохраняют от перекоса вал, одновременно выдвигая его.
3. Приобретают устройство для съема, которым демонтируют подшипники.

Если от времени сильно скрепились детали, места соединения заржавели, отчего не снимается патрон, нельзя сильно бить по его корпусу без дополнительной обработки поверхностей антикоррозийном средством. Подойдет керосин или аэрозольный препарат.

Различные виды крепления

Самое главное, что нужно знать для того, чтобы провести демонтаж – способ крепления. Их существует только два, но в зависимости от них процесс снятия патрона с дрели может сильно различаться.

Такой способ в настоящее время считается самым распространенным.

Виды патронов для дрели.

При резьбовом соединении на валу и на внутреннем канале есть резьба: дюймовая или метрическая. Одна из разновидностей такого соединения предполагает наличие в конструкции стопорного винта, закрепленного в центре.

В случае резьбового соединения возникает вопрос, как откручивать патрон. Чтобы правильно провести процедуру, нужно учитывать все параметры, нанесенные в виде маркировки на корпусе инструмента. Обычно маркировка имеет вид 1,5-15М13х1,2. Разберем подробнее маркировку.

1,5 – это минимальный диаметр хвостовика сверла, указывается в миллиметрах. Соответственно, 15 – это максимальный диаметр. Буква «М» говорит о том, что резьба метрическая, ее диаметр 13 мм. Последняя цифра 1,2 означает шаг резьбы в миллиметрах.

Кроме миллиметровой, существует дюймовая резьба. В этом случае все параметры указываются в дюймах, а вместо обозначения М ставится UNF. Новые дрели сейчас в основном бывают дюймовые.

В некоторых резьбовых дрелях устанавливается стопорный винт, предназначенный обеспечивать более надежное крепление. Этот винт откручивается по часовой стрелке, так как имеет левую резьбу.

Схема крепления при помощи конуса Морзе.

Еще один вид соединения – крепление при помощи конуса Морзе. Один конец вала и внутренний канал имеют вид конуса. В этом случае патрон устанавливают на конус. Такой способ крепления отличается простотой и надежностью, так как в этом случае нагрузка будет равномерно распределяться по всей оси. Главное преимущество конусного патрона – возможность быстро проводить снятие и установку.

Маркировка инструментов с таким креплением используется другая: буква В, обозначающая, что используется конусное крепление, и двузначная цифра (10, 12, 16, 18) – диаметр хвостика.

Кроме маркировки, вид крепления можно определить по внешнему виду инструмента. Так, на шпинделе дрелей с резьбовой фиксацией патрона обычно есть насечки для рожкового ключа. Если таковые отсутствуют, значит, крепление на основе конуса.

Знание принципов маркировки позволяет определить тип патрона даже при беглом взгляде, не проводя тщательного осмотра.

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Классификация патронов

Существует несколько их разновидностей:

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй — винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий — низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

• невозможно включить шуруповерт;
• отсутствует возможность переключения реверсного режима;
• нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора

В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки

Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой

Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска

Следует обратить внимание на состояние контактов и клемм конструкции

Как вытащить из дрели сверло?

Приветствую всех в очередной статье! Эксплуатируя тот или иной прибор, пользователь иногда сталкивается с неприятными моментами. Сегодня я затрону один из них. В этом тексте я решил дать несколько советов о том, как вытащить сверло из дрели, если у вас это не получается сделать. Причины, по которым не удается проделать эту вроде бы нехитрую вещь, могут быть самыми разными. Здесь я описал основные аспекты по этой теме и выделил три главных направления, которые считаю необходимым раскрыть:

• замена сверла в нормально работающем патроне;
• вытаскивание сверла без ключа;
• извлечение сверла, которое застряло вследствие тех или иных имеющихся повреждений.

Рассмотрим каждое из этих обстоятельств в отдельности.

Как снять сверло при исправном патроне

Если все исправно, то проблем с доставанием быть по идее не должно. Поэтому этот раздел скорее посвящен совсем несведущим ничего в электроинструменте пользователям, так как сама по себе операция элементарная. Но все же людей много, поэтому возможно кому-то понадобится и эта информация.

В данной ситуации потребуется специальный ключ для расфиксации ключевого патрона, либо прямые руки для расслабления быстрозажимного его аналога.

В первом случае нужно ключ вставить в одно из углублений на патроне, и начать вращать его против часовой стрелки. Раскрутка происходит за счет имеющихся зубчиков на обоих предметах.

Во втором дрель следует включить в режим реверса (обратного вращения). Одной рукой удерживаем внешний корпус патрона, а другой нажимаем на кнопку пуска. Если ваша машинка не оснащена реверсом, то это не очень хорошо — такого вообще-то быть не должно, так как на такие аппараты ставятся только ключевые патроны. Но все же, если такое произошло, то надо каким-либо образом зафиксировать ось дрели (к примеру, рожковым ключом) и вращать внешний корпус патрона против часовой стрелки. А вообще, здесь будет лучше убрать такой патрон и поставить ключевой.

Как в дрели поменять сверло без ключа

Как понятно из подзаголовка, здесь речь касается ключевых патронов.

Самый распространенный метод — это использование крестовой отвертки или гвоздя подходящего диаметра, которые вставляют в любое из имеющихся углублений на патроне, тем самым фиксируя первую его половину. Другую половину можно попробовать крутить рукой. Обычно таким образом получается достаточно легко произвести раскручивание.

Однако, если так раскрутить не получается, то можно вместо руки использовать газовый ключ или тиски. Используя их, у вас получится создать необходимое усилие, которого скорее всего хватит, чтобы осуществить проворачивание.

Если в результате этих действий все равно ничего не получилось, попробуйте то, что описано в следующем разделе.

Как достать сверло из поврежденного патрона

Здесь речь пойдет также и о случаях, когда повреждено само сверло.

Повреждения бывают обычно в виде сломанного кулачка либо поврежденной его резьбы. Еще бывает, что повреждается сверло, например, прокручиваясь между кулачками. В результате этого образуется стружка, которая мешает нормальному вращению, так как ее забивает в разные щели, что препятствует вращению.

Итак, для начала можно попробовать расслабить кулачки. Это можно осуществить опять же с помощью двух газовых ключей либо одного в содействии с тисками.

В первом случае каждая часть патрона зажимается своим ключом и производится вращение на откручивание. Во втором фиксация одной из частей осуществляется уже не ключом, а тисками. Поскольку при этом создается достаточно большое усилие, расфиксация происходит довольно легко.

Кроме того, в отсутствие газового ключа можно зажать одну часть в тисках, а по второй наносить несильные удары молотком по касательной. Расслабление происходит благодаря создаваемой вибрации.

Если предыдущие способы не помогут, например, из-за того, что на кулачках сорвана резьба, то придется прибегнуть к следующему пункту.

Сначала необходимо будет скрутить патрон с электродрели. Как это выполнить, я уже описывал на этой странице. Затем зажимаем его в тисках и выбиваем сверло с внутренней стороны пробойником подходящего диаметра, который продевается через отверстие, в которое вставляется шпиндель.
